Diferenças entre os disjuntores DC e CA
Os disjuntores projetados para a corrente direta (DC) e os sistemas de corrente alternada (AC) diferem significativamente devido aos comportamentos elétricos exclusivos de cada tipo de corrente. Abaixo está uma comparação detalhada:
1. Desafios atuais de comportamento e extinção de arco
Características da corrente CA:
Alterna a direção periodicamente (50Hz ou 60Hz).
Naturalmente, atravessa zero 100-120 vezes por segundo, facilitando a interrupção do arco.
Os disjuntores padrão confiam nessa cruzamento zero para saciar o arco com eficiência.
Características da corrente CC: flui em uma direção continuamente sem cruzamentos zero.
O arco é mais persistente e mais difícil de extinguir, exigindo mecanismos de supressão mais fortes.
São necessários projetos especializados (por exemplo, explosões magnéticas, calhas de arco ou ar forçado) para quebrar a corrente.
2. Ratings de tensão e corrente
Breakers CA:
Normalmente classificado como tensão RMS (por exemplo, 120V, 240V, 480V).
Common na distribuição de energia doméstica, comercial e industrial.
A capacidade de ruptura geralmente varia de alguns amplificadores a várias centenas de amperes.
DC Breakers:
Classificado para tensão CC constante (por exemplo, 12V, 24V, 48V, até 1000V em alguns casos).
Utilizado em sistemas de energia solar, bancos de bateria, veículos elétricos e telecomunicações.
Geralmente requerem maior capacidade de interrupção (faixa de KA) devido ao arco sustentado.
3. Design e construção internos

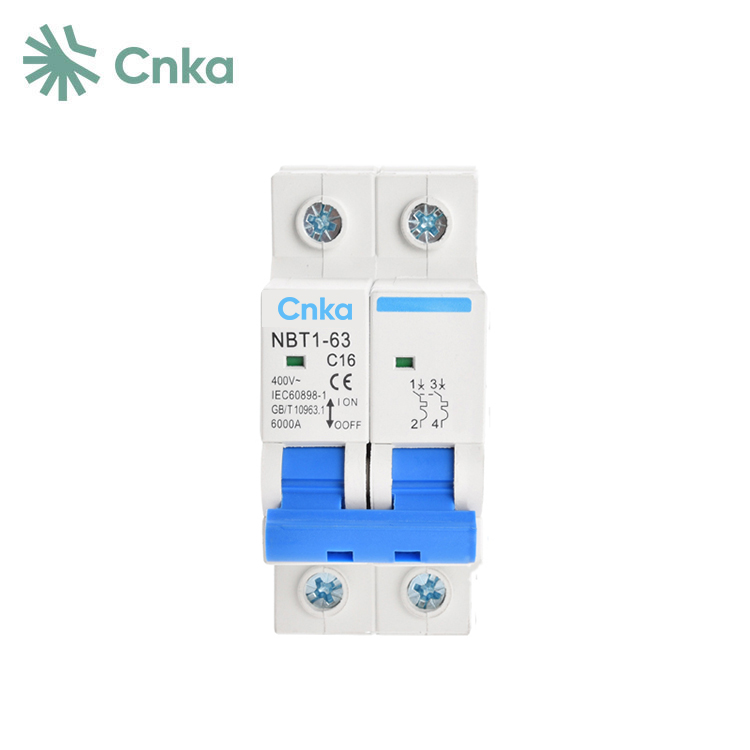

Breakers CA:
Use a supressão mais simples do arco (por exemplo, explosão de ar, mecanismos de viagem térmica-magnética).
Tipos comuns: MCB (disjuntor em miniatura), MCCB (caixa moldada), ACB (disjuntor de ar).

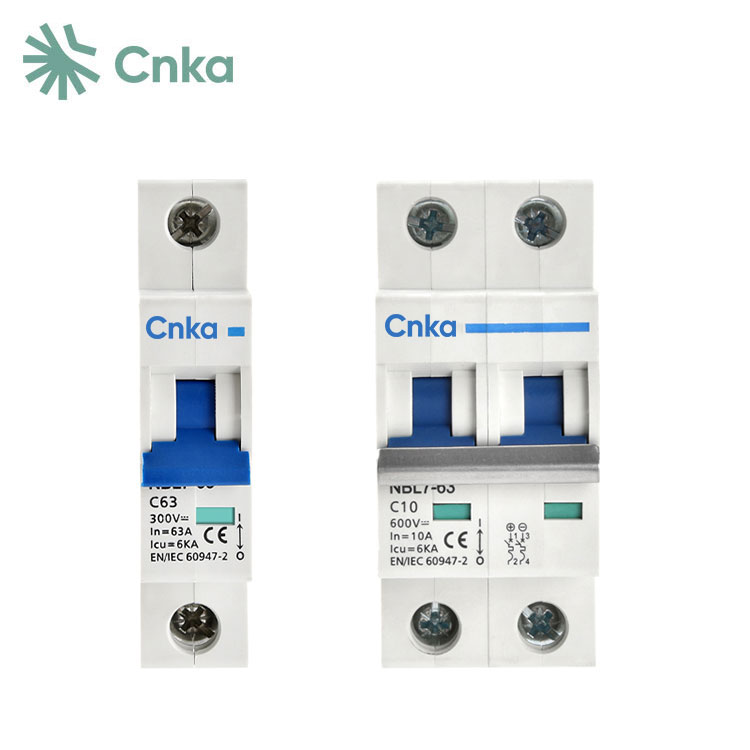

DC Breakers:
Construído com contatos reforçados e rampas avançadas de arco para lidar com arco prolongado.
Alguns são sensíveis à polaridade (devem ser conectados corretamente).
Os disjuntores DC bidirecionais são usados em sistemas como painéis solares onde a corrente pode reverter.
4. Aplicativos e considerações de segurança
Breakers CA:
Encontrado na fiação doméstica, máquinas industriais e grades de energia.
Não é adequado para os circuitos DC - usá -los pode causar falta de viagem ou arco perigoso.
DC Breakers:
Essencial para sistemas de energia renovável, carregamento de EV e micro -generosas DC.
Alguns disjuntores híbridos funcionam para ambos os CA/DC, mas a maioria é específica para aplicação.
Eles podem ser trocados?
Nunca use um disjuntor CA para CC, a menos que seja explicitamente classificado para ambos.
Os disjuntores de DC podem funcionar para o CA, mas não são otimizados para isso.
Conclusão
As diferenças principais decorrem dos métodos de extinção do arco, manuseio de tensão/corrente e construção. Os disjuntores DC são construídos mais difíceis de gerenciar a corrente contínua, enquanto os disjuntores CA aproveitam a cruz zero para facilitar a interrupção. Sempre escolha o tipo correto de segurança e confiabilidade.
