Resumo: A Caixa combinadora fotovoltaicadesempenha um papel crítico em sistemas de energia solar, consolidando múltiplas saídas de strings fotovoltaicas em uma única saída. Este artigo explica como funciona, por que é essencial e como aborda desafios comuns, como riscos de segurança, complexidade de manutenção e ineficiência do sistema. Estrutura detalhada, parâmetros técnicos e orientação prática de seleção são fornecidos para ajudar os tomadores de decisão a otimizar as instalações solares.
Nos sistemas fotovoltaicos modernos, vários conjuntos de painéis solares geram eletricidade de corrente contínua (CC). Gerenciar esses resultados de forma eficiente é crucial para o desempenho e a segurança do sistema. Uma caixa combinadora fotovoltaica serve como uma unidade centralizada que coleta e combina as saídas de várias cadeias em uma única saída CC.
Sem este dispositivo, a fiação do sistema torna-se complexa, aumentando o risco de falhas, ineficiências e desafios de manutenção. Uma caixa combinadora bem projetada simplifica a arquitetura do sistema e aumenta a confiabilidade.
A caixa combinadora fotovoltaica opera agregando entradas CC de várias cadeias fotovoltaicas. Cada string é conectada a um terminal de entrada equipado com componentes de proteção, como fusíveis ou disjuntores.
Esta consolidação reduz o número de cabos que vão até o inversor e simplifica o monitoramento do sistema.

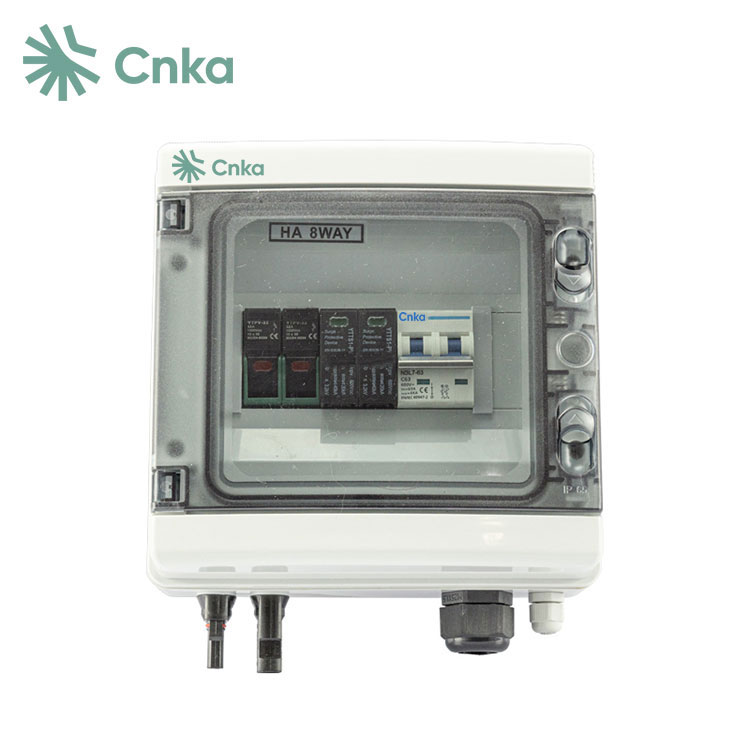

Uma caixa combinadora fotovoltaica padrão inclui vários componentes críticos:
| Componente | Função |
| Fusível CC | Protege cada string contra sobrecorrente |
| Disjuntor CC | Fornece desconexão manual e proteção |
| Dispositivo de proteção contra surtos (SPD) | Protege contra raios e picos de tensão |
| Barramento | Combina saídas elétricas de múltiplas entradas |
| Gabinete | Protege componentes internos de fatores ambientais |
Os modelos avançados também podem incluir módulos de monitoramento que fornecem dados de desempenho em tempo real para cada string.
A integração de uma Caixa Combinadora Fotovoltaica em um sistema solar oferece vários benefícios operacionais e econômicos:
Ao avaliar uma Caixa Combinadora FV, os seguintes parâmetros são essenciais:
| Parâmetro | Descrição |
| Tensão máxima de entrada | Normalmente 600 V, 1000 V ou 1500 V CC |
| Número de strings de entrada | Varia de 4 a 24 ou mais |
| Corrente de saída | Depende da capacidade do sistema |
| Nível de proteção | IP65 ou superior para uso externo |
| Temperatura operacional | -25°C a +60°C ou faixa mais ampla |
| Função de monitoramento | Aquisição remota de dados opcional |
1. Sistemas de fiação complexos
Instalações solares em grande escala geralmente envolvem dezenas de cordas, levando a uma fiação complicada. Uma caixa combinadora consolida as conexões, reduzindo erros de instalação.
2. Detecção difícil de falhas
Sem monitoramento centralizado, a identificação de strings defeituosas é demorada. As caixas combinadoras modernas fornecem monitoramento em nível de string para diagnósticos rápidos.
3. Riscos de segurança
Sobrecorrente, raios e falhas de isolamento representam riscos. Dispositivos de proteção integrados atenuam esses perigos de forma eficaz.
4. Altos custos de manutenção
Os sistemas descentralizados requerem mais mão-de-obra para inspeção. Uma caixa combinadora simplifica a manutenção e reduz os custos operacionais.
A seleção do modelo certo requer uma consideração cuidadosa dos requisitos do sistema:
A CNKA fornece uma gama de soluções de caixas combinadoras fotovoltaicas projetadas para atender a diversas necessidades de aplicação, desde instalações residenciais até parques solares em grande escala.
A instalação e manutenção adequadas garantem um desempenho ideal:
A manutenção de rotina ajuda a prolongar a vida útil do equipamento e garante a operação contínua.
Q1: Qual é a função principal de uma caixa combinadora fotovoltaica?
R: Ele combina várias saídas de string solar em uma única saída CC, ao mesmo tempo que fornece proteção e monitoramento.
Q2: É necessária uma caixa combinadora fotovoltaica para sistemas pequenos?
R: Para sistemas pequenos com poucas strings, pode não ser necessário, mas é altamente recomendado para maior segurança e organização.
Q3: Com que frequência uma caixa combinadora deve ser mantida?
R: A inspeção normalmente é recomendada a cada 6 a 12 meses, dependendo das condições ambientais.
Q4: Uma caixa combinadora pode melhorar a eficiência do sistema?
R: Sim, ao otimizar o fluxo de corrente e reduzir as perdas, contribui para a eficiência geral do sistema.
Uma caixa combinadora fotovoltaica é um componente fundamental nos sistemas modernos de energia solar, oferecendo segurança aprimorada, fiação simplificada e desempenho aprimorado. Ao abordar os principais desafios operacionais, permite instalações solares mais confiáveis e escaláveis.
CNKAestá comprometida em fornecer soluções de caixa combinadora fotovoltaica de alta qualidade, adaptadas a vários requisitos de projeto. Seja para aplicações residenciais, comerciais ou industriais, a escolha do equipamento certo pode impactar significativamente o desempenho do sistema e a confiabilidade a longo prazo.
Procurando otimizar seu sistema solar com uma caixa combinadora fotovoltaica confiável?Contate-noshoje para explorar soluções profissionais e obter suporte especializado adaptado às necessidades do seu projeto.
-
