Conectores de cabo para painel solar

CNKA conectores de cabo do painel solar Introdução

Fornecedores chineses A CNKA oferece conectores de cabos para painéis solares fabricados na China que são totalmente compatíveis com sistemas fotovoltaicos de 1500V. Esses conectores são divididos em duas partes: a extremidade da linha e a extremidade da placa. Normalmente, quando nos referimos aos conectores de cabos do painel solar, queremos dizer os conectores de extremidade da linha. Eles consistem em peças metálicas e peças de isolamento. O termo MC significa Multi-Contact, enquanto o número 4 indica o tamanho do diâmetro do núcleo metálico.

Parâmetro de conectores de cabo do painel solar CNKA (especificação)

Requisito de desempenho dos conectores de cabo do painel solar CNKA

1  Os conectores fotovoltaicos devem garantir excelente condutividade, com resistência de contato não superior a 0,35 miliohms.

2  Eles devem fornecer segurança suficiente para proteger os componentes das células solares. Dados os ambientes e climas frequentemente adversos onde os equipamentos de energia solar operam, os conectores devem ser à prova d'água, resistentes a altas temperaturas, anticorrosivos e oferecer alto isolamento. Devem atingir um nível de proteção IP68.

3  A estrutura dos conectores solares deve ser firme e confiável, com conectores macho e fêmea que, quando devidamente inseridos, devem apresentar uma força de conexão de pelo menos 80N. Para um cabo de 4mm², o conector MC4 não deve exceder uma temperatura máxima de 105°C enquanto transporta uma corrente de 39A. O conector MC4/H4, um conector macho e fêmea de núcleo único, oferece vantagens como excelente vedação, inserção conveniente e facilidade de manutenção e reparo.

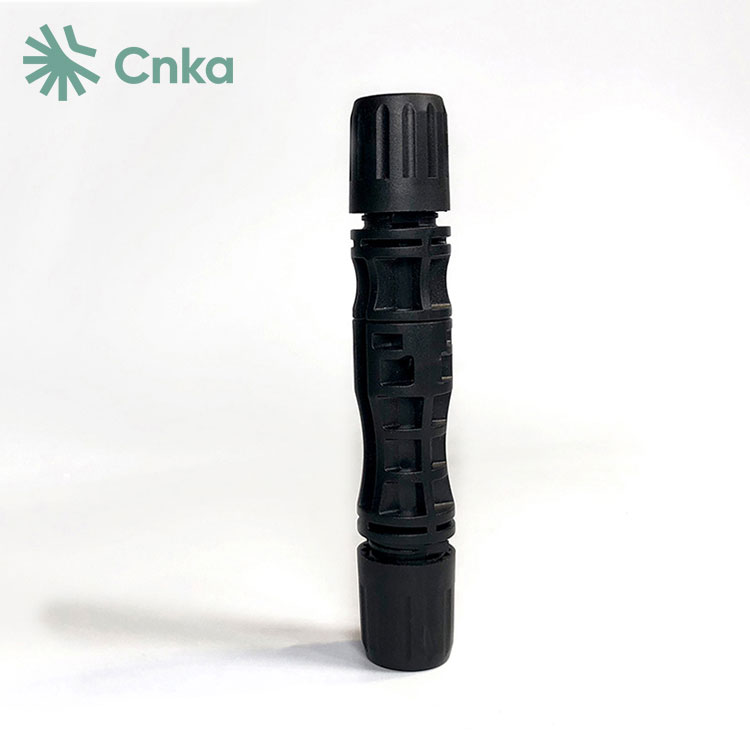

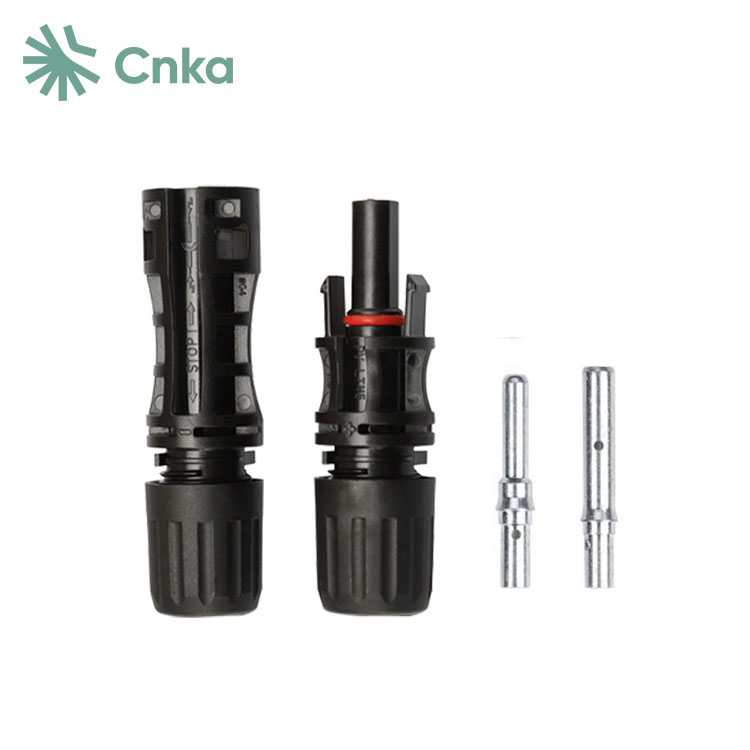

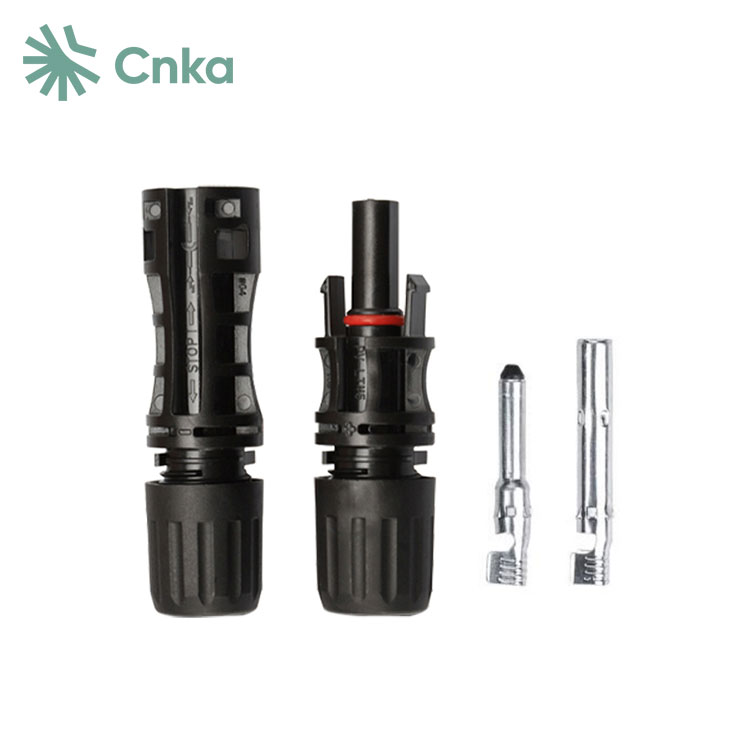

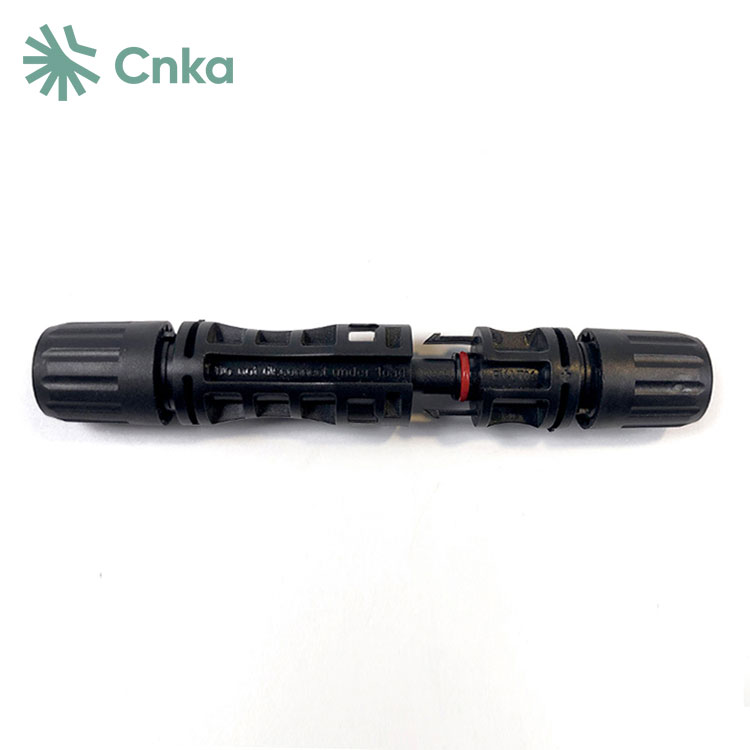

Detalhes dos conectores de cabo do painel solar CNKA

Conectores de cabo do painel solar CNKA Dimensões e fiação

Conectores de cabo do painel solar CNKA Precauções de instalação

Ao selecionar um plugue, é crucial focar na qualidade do produto, incluindo o tamanho e a espessura do material do condutor metálico interno, sua elasticidade e revestimento para garantir que ele possa suportar grandes correntes e manter um bom contato. O invólucro plástico do plugue deve ter uma superfície lisa e sem rachaduras e a interface deve estar bem vedada. Durante a instalação, evite expor os conectores dos componentes à luz solar e à chuva para evitar envelhecimento, corrosão interna, aumento da resistência de contato e potencial ignição, que podem reduzir a eficiência do sistema ou causar riscos de incêndio.

A instalação e crimpagem de conectores fotovoltaicos são críticas. Devem ser usadas ferramentas de crimpagem profissionais e o pessoal de instalação de engenharia deve receber treinamento adequado em operações de crimpagem antes de iniciar a construção de usinas fotovoltaicas.
