Os fabricantes chineses CNKA oferecem dispositivos de proteção contra sobretensão CA Tipo 2 de baixo preço fabricados na China, projetados para proteger dispositivos eletrônicos de energia CA contra sobretensão. Este dispositivo de proteção contra sobretensão de nível C está em conformidade com os padrões IEC e GB e permite a seleção de especificações com base nas diferentes tensões da fonte de alimentação.
|
Modelo de Produto |
YTTS1-C40 |
||
|
Pólo |

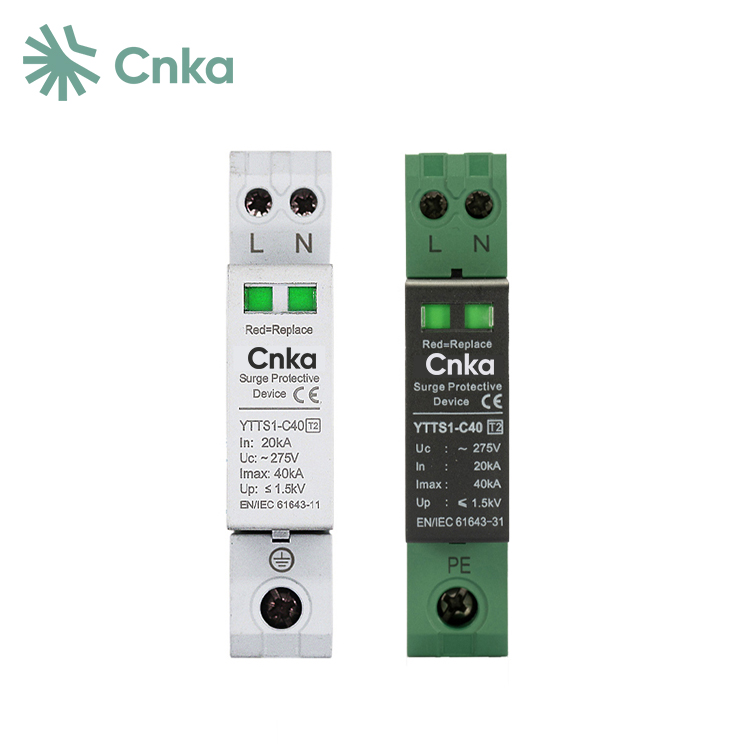

1P+N |

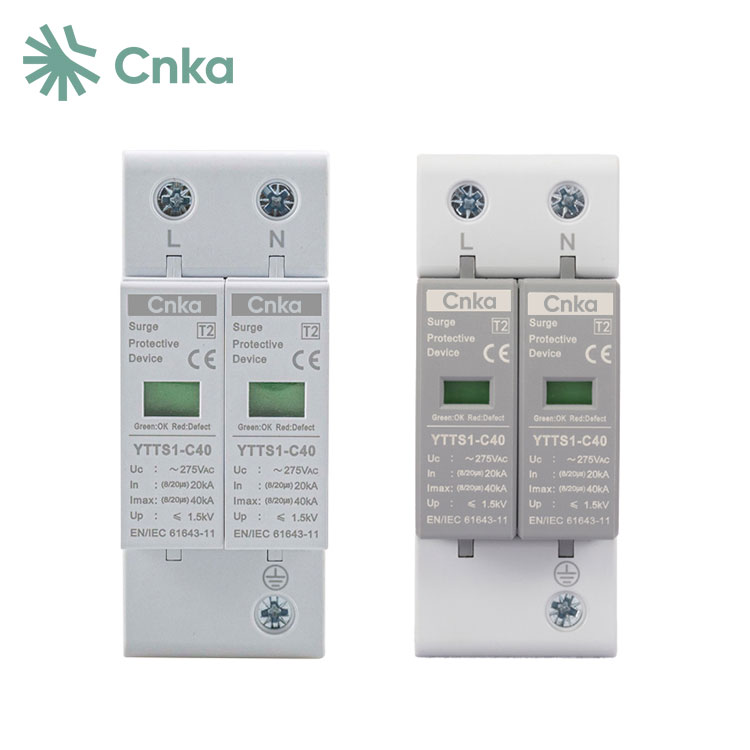

2P |

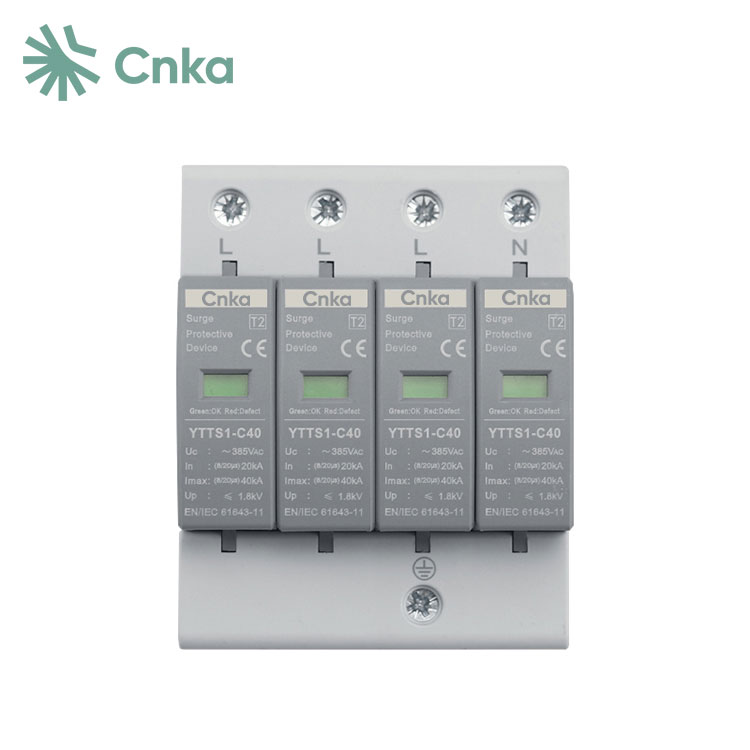

4P |
|
Frequência nominal |
Uma porta |
||
|
Categoria SPD |
Tipo combinado |
||
|
Categoria de teste |
Teste de classe Ⅱ |
||
|
Tensão máxima de operação contínua Uc |
275 VCA |
275 VCA |
385 VCA |
|
Nível de proteção de tensão aumentado (8/20μs) |
≤1,5kV |
≤1,5kV |
≤1,8kV |
|
Corrente de descarga nominal em (8/20μs) |
20 kA |
||
|
Corrente máxima de descarga Imax (8/20μs) |
40 kA |
||
|
Response TimetA |
≤25ns |
||
|
Tamanho |
18x90x72 |
36x90x72 |
72x90x72 |
|
Indicação de falha |
Verde:Normal Vermelho:Falha |
||
|
Área seccional de fios |
6~25mm2 |
||
|
Método de instalação |

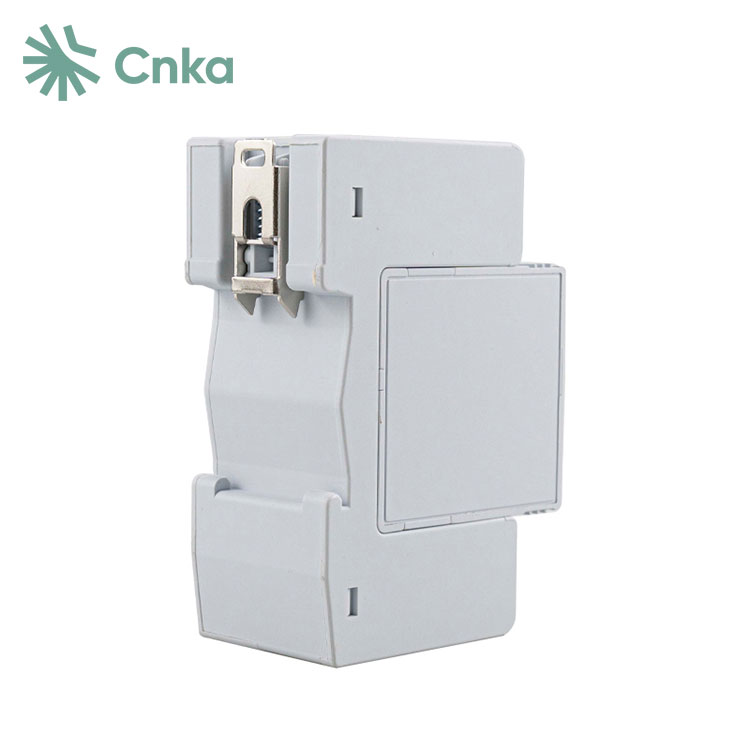

Trilho padrão de 35mm |
||
|
Temperatura do ambiente de trabalho |
-40℃~+85℃ |
||
|
Material de revestimento |
Plástico |
||
|
Nível de proteção |
IP20 |
||
|
Padrão Executivo |
IEC61643-11 |
||
1. Construído em plástico resistente a altas temperaturas, este dispositivo oferece excelente desempenho de vedação e é fácil de instalar.
2. Possui um dispositivo duplo de proteção de desconexão térmica para maior confiabilidade.
3. Com um design tipo plug, o módulo pode ser substituído sem a necessidade de desligar o sistema.
4. Suporta uma corrente de descarga máxima de 40kA com nível de proteção T2 8/20.
Os SPDs podem ser classificados em tipo de comutação de tensão, tipo de limitação de tensão e tipo de combinação com base em seus princípios operacionais.
Os SPDs de comutação de tensão mantêm alta impedância em condições normais, mas quando detectam sobretensão instantânea, sua impedância muda rapidamente para baixa, permitindo a passagem da corrente do raio. É por isso que eles são frequentemente chamados de “SPDs de comutação de curto-circuito”.
Os SPDs limitadores de tensão também iniciam com alta impedância na ausência de sobretensão. No entanto, à medida que a corrente e a tensão de surto aumentam, sua impedância diminui, exibindo fortes características de corrente-tensão não lineares. Às vezes, eles são chamados de "SPDs do tipo braçadeira".
Os SPDs combinados integram componentes de comutação de tensão e de limitação de tensão, permitindo-lhes exibir características de um ou de ambos os tipos, dependendo das características de tensão que encontrarem.
